产品简介
Product Brief

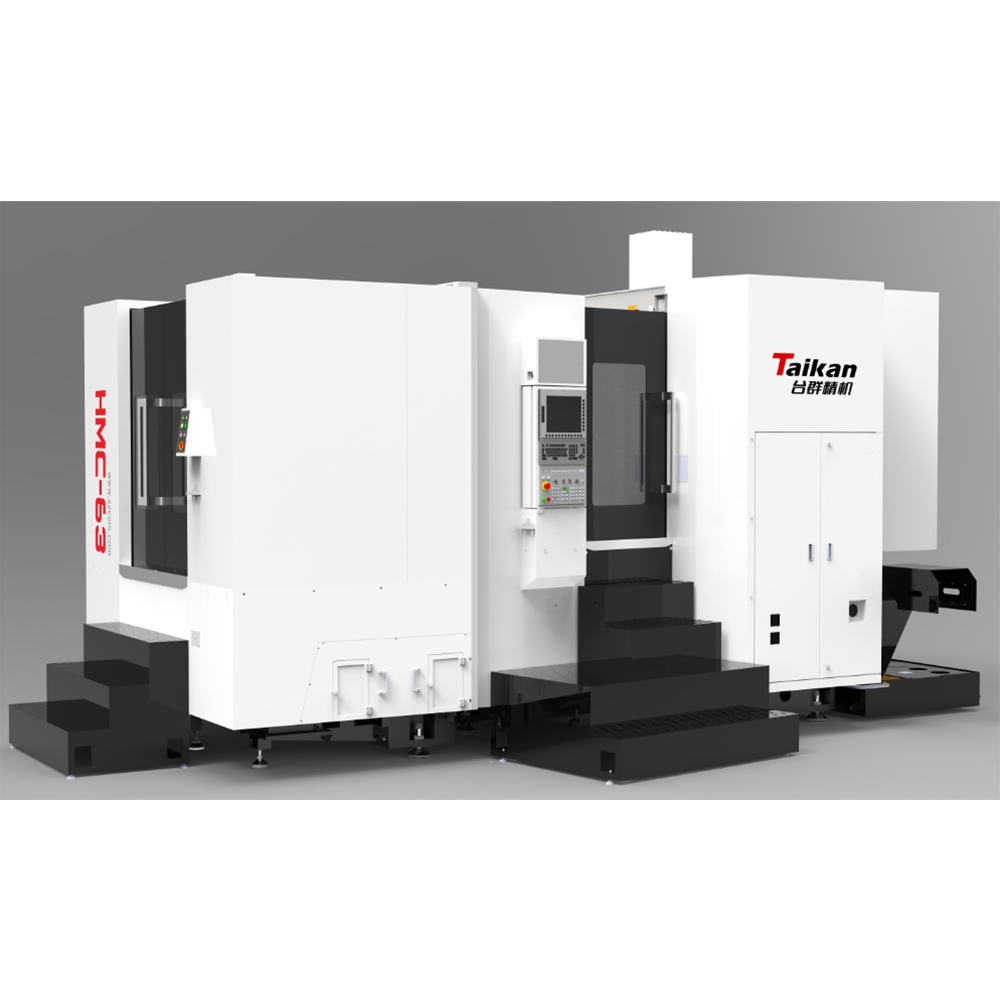

HMC-63双交换工作台卧式加工中心主要适用于工程机械、汽车、能源、信息、模具等行业的零件加工。特别适合于各种异形零件，箱体类零件的加工。工件一次装夹可完成多面的铣、钻、镗、扩、铰、锪、攻丝等多种工序加工，有效提高效率节约成本，同时能减少由于工件多次装夹而产生的累积误差，提高加工精度。机床采用正T型结构形式，立柱左右移动式（X轴），主轴箱上下移动（Y轴）和工作台前后移动（Z轴），并配有双交换回转工作台，大圆盘式伺服刀库。
产品特性
Product characteristics
- 一体式成型床身采用T字箱型结构，优质树脂砂造型、高强度铸铁材料铸造而成，并进行热处理消除内应力，经过有限元分析，优化筋格布置，充分满足机床高扭矩切削的需要。
- 立柱双层壁结构设计，内部多点放射筋排列，底部大跨距截面布置，重量轻，刚性好，动态性能佳。
- 主轴箱放射筋结构设计，经有限元的结构静力学、动力学分析，合理的结构设计和加强筋的搭配保证了箱体的高刚性，确保了主轴部件的加工刚性。
- 机床配备旋转交换双工作台，减少机床待机装夹工件时间，极大提高加工效率，机械凸轮旋转交换机构让工件交换更稳定、迅速。高精度凸轮转台采用高精度锥度定位销搭配油压倍力固锁机构，保证工作台的夹紧，确保切削过程中工作台的平稳无振动。
产品性能
application area
应用领域
APPLICATION AREA
产品参数
Product parameters
|
名称 |
单位 |
参数 |
|
|
HMC-63 |
|||
|
加工范围 |
三轴行程X/Y/Z |
mm |
1050/800/1000 |
|
主轴端面到工作台中心距离 |
mm |
150-1150 |
|
|
主轴轴心到工作台面距离 |
mm |
120-920 |
|
|
最大工件尺寸 |
mm |
φ930×1000 |
|
|
工作台 |
工作台尺寸 |
mm |
630×630(2个) |
|
工作台承重 |
Kg |
1200×2=2400 |
|
|
最小设定单位 |
° |
0.001 |
|
|
主轴 |
电机功率（额定/最大） |
Kw |
26/37 |
|
扭矩（额定/最大） |
Nm |
305/512 |
|
|
最高转速 |
r/min |
8000 |
|
|
刀柄规格 |
- |
BT50 |
|
|
刀库 |
刀库容量 |
T |
40 |
|
刀具长度 |
mm |
500 |
|
|
速度 |
切削进给速度范围 |
mm/min |
1-15000 |
|
X、Y、Z轴快移速度 |
m/min |
48/48/48 |
|
