尊龙凯时人生就是博通用机床,全面拥抱新能源汽车制造——《电控壳体加工篇》

作者:尊龙凯时人生就是博 来源:尊龙凯时人生就是博 时间:2021-07-29 10:25:56 浏览次数:

“电控”相当于一台新能源汽车的“大脑”,新能源汽车的各项性能指标,都需要电控来统一协调完成,尊龙凯时人生就是博为新能源汽车三电之一的“电控”外壳的加工,所推荐的一些加工设备和加工方案之——《电控壳体加工篇》。
上一篇,我们在《尊龙凯时人生就是博通用机床,全面拥抱新能源汽车制造——电机加工篇》中,简单介绍了尊龙凯时人生就是博针对新能源汽车电机的壳体及上下端盖、变速器上下端盖的加工,所推荐的设备及加工方案,还没来得及看的朋友们,可以点击标题链接,进入查看。
“电控”相当于一台新能源汽车的“大脑”,新能源汽车的各项性能指标,都需要电控来统一协调完成。电控由各种集成电路元件构成,这些元件一般比较“脆弱”且造价不菲,需要有非常坚固的外壳把其保护起来。因此,电控壳体不仅需要很强的散热性能,以保障内部元件的高效散热。同时,其也要具备很高的防尘防水标准。
电控外壳一般由电控箱壳体和电控箱上盖两个部分组成,而这两部分,正是需要我们机加工设备来完成加工的部分。今天我们就来为大家介绍一下,尊龙凯时人生就是博为新能源汽车三电之一的“电控”外壳的加工,所推荐的一些加工设备和加工方案之——《电控壳体加工篇》。

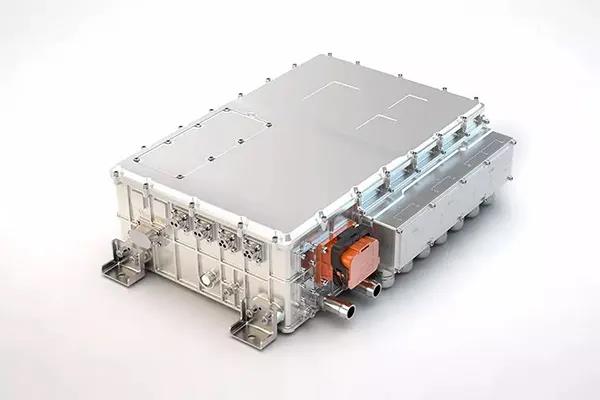

新能源汽车电控外壳体


电控壳体加工


新能源汽车的电控外壳体,一般为压铸铝合金材质,属于薄壁类零件。电控外壳加工,需要的工序较为复杂,它不仅需要正面加工,往往还需侧面及孔系加工。其在加工时,需要特别注意定位支撑,以防止箱体变形。另外,电控外壳体的防尘防水等级,也需达到IP67或以上等级。因此,壳体加工时,需要时刻考虑到后续与端盖装配后的密封性。另外,其整个结构件任一表面都要无裂纹、划痕、沙眼、气孔等,方为合格,对设备的钻孔攻牙效率提出更高要求。

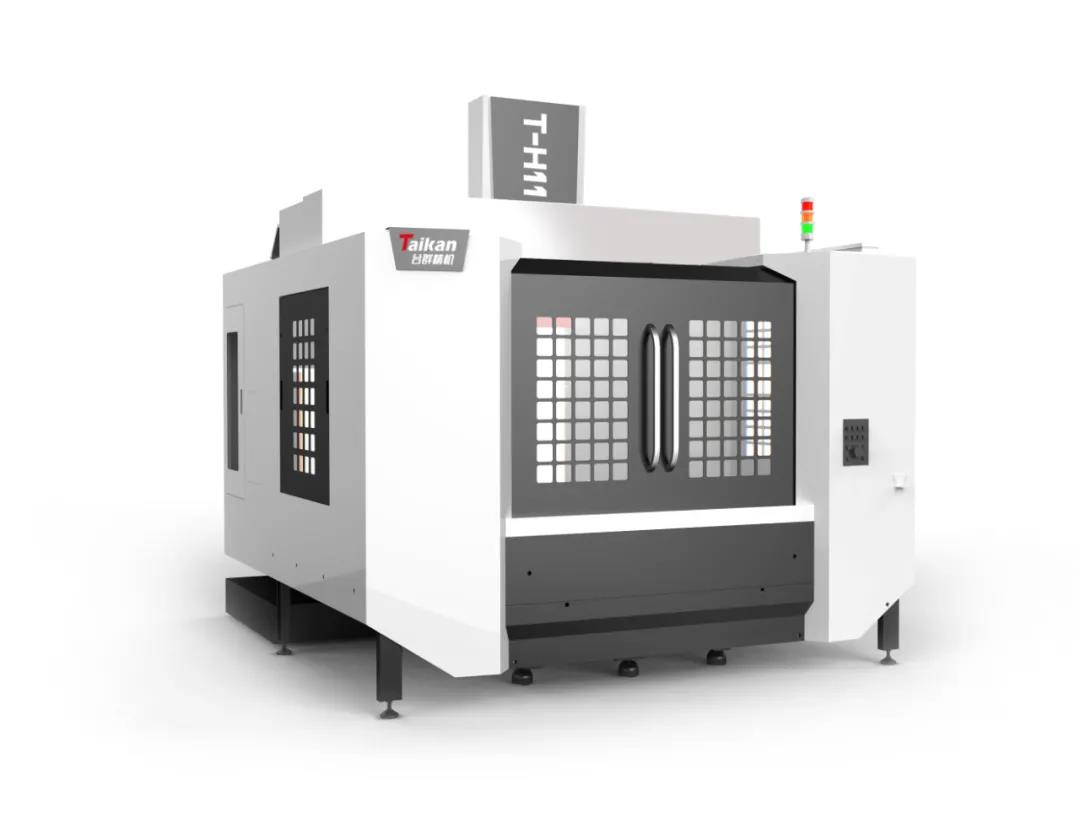

卧式加工中心



T-H11是尊龙凯时人生就是博推出的一款中小型卧加,它高刚性、高性能、高效率。其加工范围X\Y\Z三轴分别1100\650\600mm,可以胜任客户大工件的多面加工需求。因此,针对电控外壳体的加工特点,台群推荐T-H11卧加来对电控壳体的6个面进行加工,完成电控壳体高标准的加工需求。

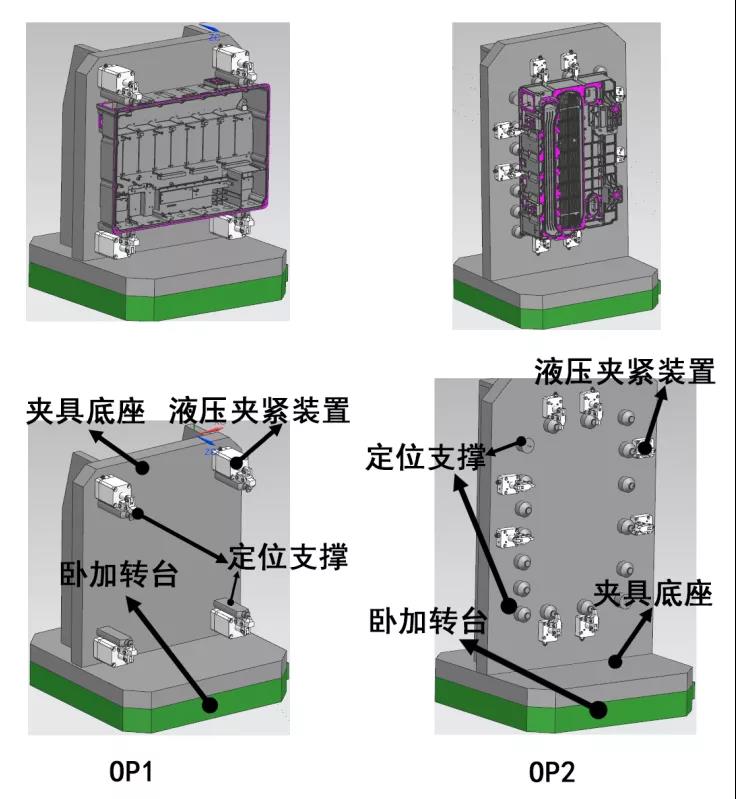

电控壳体加工夹具

电控壳体加工夹具示意图


电控上盖加工



电控壳体的上盖同样为薄壁类零件,它的防尘防水等级同样需要达到IP67级或以上,且其与电控壳体装配的结合面,需要非常高的平整度和光洁度。因此,其在加工过程中,需要特别注意定位的支撑来防止变形,以满足后续与上盖装配时的密封性要求。整个工件的表面要求无裂纹、划痕、沙眼、气孔等,方为达到标准。同时,其对加工设备的加工效率要求也较高。

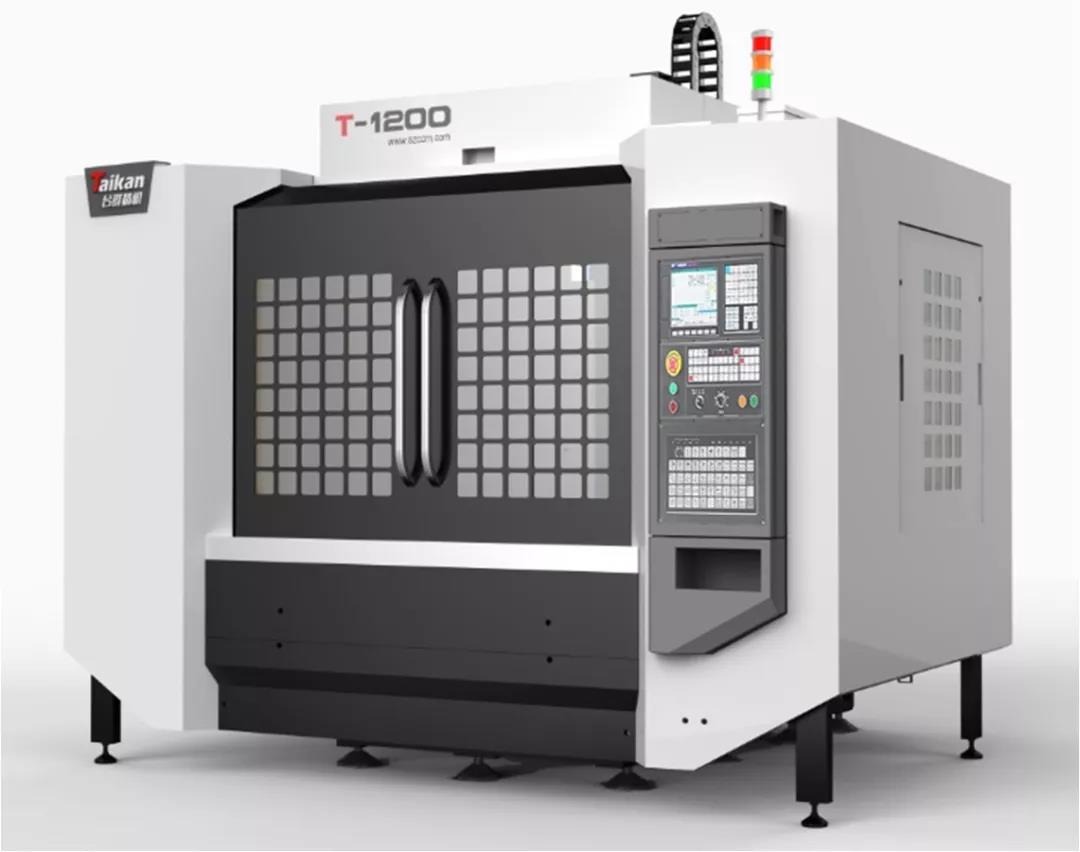

钻攻机



台群T-1200钻攻机,X\Y\Z三轴行程分别1200\650\410mm,大行程足以满足电控机盖大尺寸的加工需求。同时,其定位精度(X/Y/Z轴)高达0.01mm,重复定位精度(X/Y/Z轴)高达0.006mm。无论在加工范围上,还是在加工精度上,台群T-1200钻攻机皆可满足新能源汽车电控壳盖的加工需求。



因此,针对新能源汽车电控壳盖的产品加工特点,台群推荐T-1200钻攻机+台群四轴配套来完成该需求。

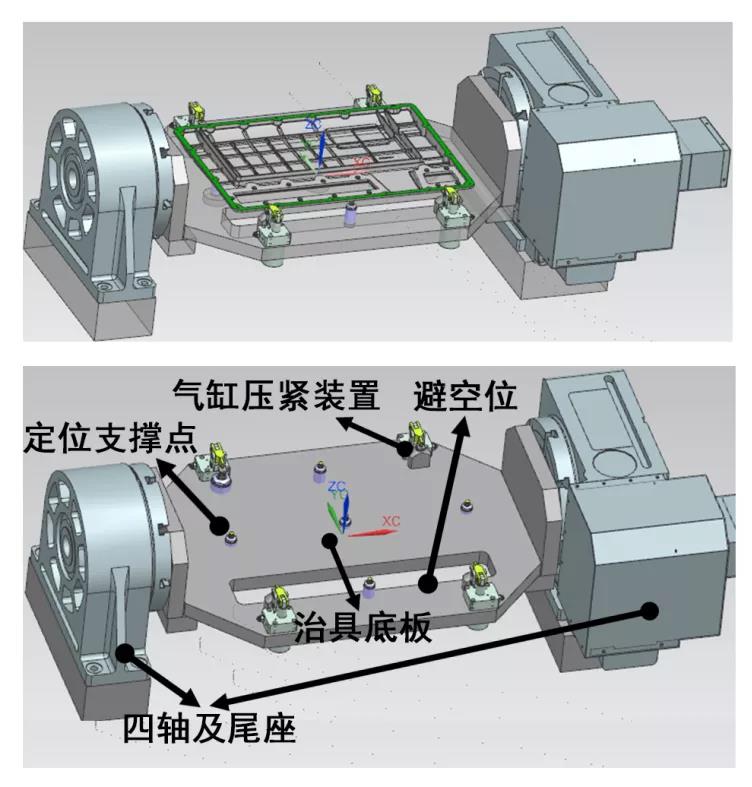

电控端盖加工夹具

电控端盖加工夹具示意图



以上,是尊龙凯时人生就是博针对新能源汽车的电控壳体加工,所推荐的加工设备和加工方案。相信看过的客户们应该知道在面对这类产品的加工时,该如何设备选型了。当然,台群所推荐的这些加工设备,都是通用机型,它不仅仅适用这一个工件的加工,更是通用多类工件的加工。有志于为火热发展的国内新能源汽车做配套的客户们,请按需选择自己所需的加工设备吧。

最后,新能源汽车的电池保护系统,更是一个非常复杂的系统工程。电池保护系统,不仅要考虑到坚固耐造性,更要考虑到防尘、防潮、防水性,同时还要兼顾热性能,那新能源汽车的电池保护系统,该用什么设备来加工呢。我们将在下一篇《电池保护系统加工篇》中为大家揭晓,请大家耐心等待。
